FA固定角型、VA可变角型侧向插入式搅拌机
一、基本原理
侧向伸入式搅拌机是由储罐的侧壁伸入罐内,它通过法兰盖与罐体的开口法兰相联结。搅拌机的桨叶为船用螺旋桨型。由于螺旋桨的转动,使罐内液体产生两个方向的运动,一个沿着螺旋桨轴线方向向前运动,另一个沿螺旋桨圆周方向的运动。轴线方向的运动,由于受到罐壁的阻碍而使罐内液体沿着罐壁作圆周方向的运动,而液体沿螺旋桨圆周方向的运动,就使罐内液体上下翻动,这样就使罐内液体得到搅拌,并可防止罐内沉积物的堆积。

二、作用
侧向伸入式搅拌机适于安装在储存粘度较低液体的大中型立式储罐上,其作用:
1.防止储罐内沉积物的堆积,特别在原油罐中,可以起到清罐作用,代替笨重的人工清罐并可增加储罐的有效容积。
2.使混合好的油品保持均匀和防止分层。
3.把两种或两种以上的物料进行混合,可在规定时间里获得合格的混合产品。
4.加强储罐内的热交换,保持介质温度均匀。
在实际的应用中,上述四种功能有可能只用一种,也可能多种。一般来说,满足了最苛刻的用途,其它用途也能满足。通常情况下,混合是要求最苛刻的。

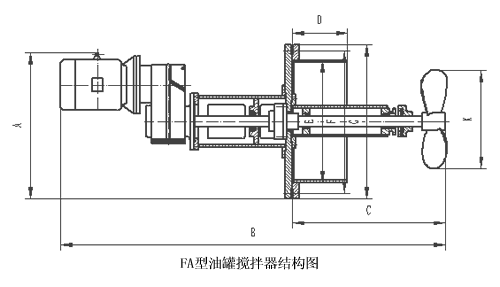

三、主要结构
1.搅拌机采用减速机直接传动,运转平稳。
2.为了维护检修的方便,在轴端设置了危急遮断机构。
3.旋转轴的密封结构有机械密封和填料密封两种。两种能够互换,可按实际需要选用。
4.可变插入角型搅拌机的摆动机构是球形旋转接头。球是用不锈钢制造的,其表面经抛光处理。球与空心支座之间采用O型密封圈密封。球与法兰密封座之间用二道密封。

四、侧向伸入式搅拌机的分类及产品型号标注
侧向伸入式搅拌机可分为固定插入角型和可变插入角型两大类。
1.固定插入角型搅拌机的轴只旋转而不能摆动,它适用于液体介质的混合,其效果是很好的。但这时 储罐同的液体的流动状态是固定不变的。若用于清罐则死角区的沉积物无法清除。
2.可变插入角型搅拌机的轴与储罐中心线之间的夹角,可按操作需要,在左、右30范围内变动。这种搅拌机可改变罐内液体的流动状态,从而消除死区,可以有效地减少罐内沉积物与堆积量。
所以,凡以清除罐底沉积物为主要目的的储罐,使用可变插入角型搅拌机比使用固定插入角型的具有更多的优点,节省了投资,减少了动力消耗,清罐效果好。

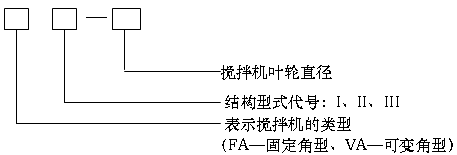

3.产品型号标注

举例:
选择固定角型、结构型式为III、叶轮直径为Φ400的搅拌机。表示方法:FAIII-400。

五、搅拌机的选用及基本参数
搅拌机的选用与介质的性质、油罐的容积、搅拌的目的、操作的目的、操作条件等有关。因此,在选用搅拌机前首先必须确定这些条件,再根据这些条件确定搅拌机的型式和功率。

1、固定插入角型搅拌机的功率按下表选用
储 罐 有 效
容 积 (m3)
<100
>100
~200
>200
~500
>500
~900
>900
~1500
>1500
~2000
>2000
~4000
>4000
~5000
搅拌机配置单台
功率(KW) ×台数
0.55×1
1.1×1
2.2×1
4×1
76.5×1
7.5×2
15×2
15×3

2、可变插入角型搅拌机的功率按下表选用
储罐有效容积
(m3)
2000
5000
10000
20000
30000
500000
搅拌机配置单台
功率(KW) ×台数
7.5×2
17×1
22×1
30×1或22×2
40×1
或22×2
40×2
或30×3

3、固定插入角型搅拌机有六种规格,其主要技术参数见下表
项目
型号
叶轮
直径K
(mm)
叶轮
转速
r/min
电机
型号
电机
功率
(KW)
减速比
i
油罐容积(m3)
A
B
C
D
E
F
G
FAIII-300
300
349
YB801-4
0.55
4.15
60~120
918
1044
620
200
Φ430
Φ515
Φ565
FAIII-350
350
349
YB905-4
1.1
4.15
120~200
947
1049
620
200
Φ430
Φ515
Φ565
FAIII-400
400
349
YB100L1-4
1.2
4.15
200~400
977
1049
620
200
Φ430
Φ515
Φ565
FAII-450
450
351
YB112M-4
4
4.1
500~1000
1263
1322
615
210
Φ530
Φ620
Φ670
FAII-500
500
351
YB132M-4
7.5
4.1
1000~1500
1333
1322
615
210
Φ530
Φ620
Φ620
FAII-560
560
351
YB160L-4
15
4.1
2000~5000
1472
1596
662
220
Φ630
Φ620
Φ780

4、可变插入角型搅拌机有四种规格,其主要技术参数见下表
项目
型号
叶轮
直径K
(mm)
叶轮
转速
r/min
电机
型号
电机
功率
(KW)
减速比
i
油罐容积(m3)
A
B
C
D
E
F
G

VAI-590
590
353
YB180M-4
18.5
4.1
5000
1665
1535
817
220
660
Φ806
Φ870
VAI-590
590
353
YB180M-4
22
4.1
10000
1695
1631
826
220
660
Φ806
Φ870
VAI-660
660
353
YB200L-4
30
4.1
20000
1876
1833
955
220
750
Φ900
Φ970
VAI-700
700
353
YB225M-4
45
4.1
>20000
2062
1833
955
220
750
Φ900
Φ970
