SDP型自动排污器

一、功能与用途

      P型自动排污过滤器适用于各种供水系统、工艺水系统及工业冷却水系统,特别是24小时连续运行的不停机系统,可以滤去水中的各种机械杂质,确保系统设备的安全可靠运行



二、技术特点

可在线运行:无需接旁路,反冲时无需停机,过滤反冲效果好

使用寿命长:滤筒采用不锈钢楔形条或不锈钢冲孔板制造,可用20年

过滤精度范围广:采用不锈钢楔形条时d=0.5-2.0㎜,常规1.2 ㎜

                    采用不锈钢冲孔板时d=2.5-4.0㎜



三、设备结构与工作原理

     P型自动排污过滤器主要由优质碳钢筒体、特殊结构的不锈钢楔形滤网或不锈钢冲孔板滤网、水流导向阀及排污装置组成。当过滤器工作时,水流导向阀处于开启状态,水流由入口进入过滤器,经过滤网过滤到出口(见图1、图3)。当过滤器需要排污时,关闭水流导向阀,打开排污阀,水流经滤网前半段过滤,一部分水流由出口流入系统,另一部分水流由滤网后半段外侧流入内侧,经排污口排出,起到对滤网的反冲洗作用(见图2、图4)。这样整个冲洗过程中系统仍可正常运行,无需停机。

水流导向阀的开启机构分手动和电动两种,手动开启机构小规格时采用手柄开启,大规格(DN500以上)时根据用户需要可采用手动蜗轮开启机构;电动开启机构分定时控制和压差控制两种方式,采用定时控制时,设有微电脑定时时控开关,可按设定时间要求实现自动清洗排污;采用压差控制时,安装有差压控制器,当进出水口的压差达到设定值(一般取为0.04MPa)时, 可实现自动清洗排污。此时排污口安装电动排污阀,水流导向阀和电动排污阀实现联动。

    P型自动排污过滤器有PⅠ型和PⅡ型两种形式,PⅠ型的进出口水流方向呈直角布置,PⅡ型的进出口水流方向呈直通布置。

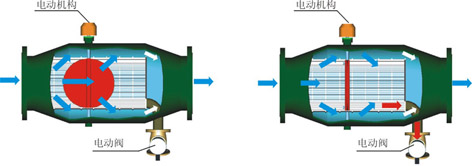

1 正常过滤状态(水流导向阀开启) 图2 反冲排污状态(水流导向阀关闭)

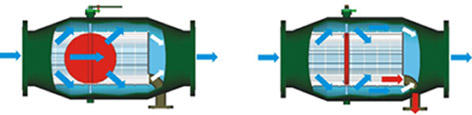

3 正常过滤状态(水流导向阀开启) 图4 反冲排污状态(水流导向阀关闭)

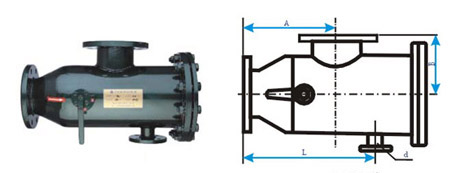

DAG-PⅠ型

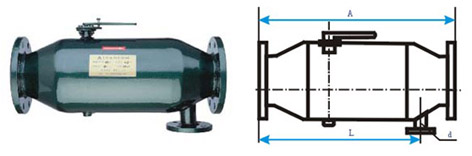

 DAG-P Ⅱ型


四、设备选型

1、规格确定

设备规格一般按系统管道的公称尺寸确定,即设备的出入口公称尺寸应和系统管道的公称尺寸一致;规格参数表中的****流量是按流速2.8m/s计算的,设计流量是按流速1.5m/s计算的,****流量是指短时间内允许通过的流量。设计流量还和过滤系数有关,表中数据是按照过滤系数为3.5-4时选取的,如过滤系数减小,设计流量应降低,如过滤精度增加,设计流量可增加,但不超过****流量值。当设备的设计流量达不到系统设计的要求时,应增大设备的规格,直至满足为止。

2、型号确定

从安装方式分,有PⅠ、PⅡ型二种型式,PⅠ型的进出口水流方向呈直角布置,PⅡ型的进出口水流方向呈直通布置。PⅠ型应安装在直角转弯的管道上,PⅡ型可安装在水平直管及立管上。

从操纵方式分,有手动及电动两种,手动操作是需要人工进行反冲洗操作,即按规定的时间由人工开关水流导向阀及排污阀完成排污。电动操作又分为定时控制和压差控制两种,需在订货时标明。

3、压力等级确定

本设备常规公称压力为1.6 MPa,其他压力等级可根据用户要求订货,订货时必须在在合同上注明公称压力。

4、过滤精度的确定

  采用楔形滤网常规的过滤精度为1.2㎜,若用户有特殊过滤精度要求,可在0.5-2.5㎜范围内进行选取,采用冲孔板滤网常规的过滤精度为3㎜,可在2.5-4㎜范围内进行选取,并在合同中注明特殊订制。



五、设备安装

1、过滤器应安装在带正压力的流体管道上,避免安装在呈低压或负压状态的回水管道或水泵的抽水管段。

2、PⅠ型的进出口水流方向呈直角布置,PⅡ型的进出口水流方向呈直通布置。PⅠ型应安装在直角转弯的管道上,PⅡ型可安装在水平直管及立管上,垂直安装时水流方向应是从上向下,安装时应注意外壳上箭头方向必须与水流方向一致。

3、手动操作的过滤器排污阀由用户自备。

    4、电动操作的过滤器,电控箱及排污电动阀随机供应,已接好线并按初始值调试完毕,用户只需备有220V/50HZ电源。



六、规格型号与技术参数

规格型号
进出口尺寸
A
mm
B
mm
L
mm
重量
kg
d
mm
****流量
th
设计流量
t/h
电动装置
功率
手动
电动
mm
in
2PI
2DPI
50
2
200
130
300
21/33
25
19
10
2×10
=20w


2×10
=20w
2PII
2DPII
370
/
300
13/25
2.5PI
2.5DPI
65
2.5
200
130
300
23/35
25
32
18
2.5PII
2.5DPII
370
/
300
15/27
3PI
3DPI
80
3
260
150
360
29/41
25
50
27
3PII
3DPII
460
/
370
17/29
4PI
4DPI
100
4
300
180
410
40/52
25
80
42
4PII
4DPII
480
/
390
23/35
5PI
5DPI
125
5
320
220
450
59/71
40
125
66
5PII
5DPII
590
/
470
38/50
6PI
6DPI
150
6
380
240
520
81/93
40
180
95
6PII
6DPII
670
/
530
52/64
8PI
8DPI
200
8
400
280
580
104/122
50
320
170
8PII
8DPII
750
/
610
79/97
10PI
10DPI
250
10
500
320
700
150/168
50
490
265
10PII
10DPII
850
/
710
118/136
12PI
12DPI
300
12
650
350
900
195/225
65
710
380
2×30
=60w
12PII
12DPII
1100
/
905
160/190
14PI
14DPI
350
14
670
370
940
250/280
65
970
520
14PII
14DPII
1200
/
975
235/265
16PI
16DPI
400
16
720
420
1020
328/358
65
1260
680
16PII
16DPII
1300
/
1045
291/321
18PI
18DPI
450
18
870
460
1200
480/530
100
1600
860
18PII
18DPII
1540
/
1210
405/455
20PI
20DPI
500
20
995
550
1375
640/690
100
1970
1060
20PII
20DPII
1720
/
1350
516/566
24PI
24DPI
600
24
1140
600
1600
853/903
100
2850
1520
24PII
24DPII
1920
/
1540
729/779



注:1、工作压力:1.6MPa

2、工作温度≤90℃

3、局部阻力系数≤2.5

4、法兰连接尺寸按GB9119.8-88

5、重量栏中分子为手动过滤器,分母为电动过滤器

6、常规过滤精度:楔形滤网d=1.2㎜,冲孔滤网d=3㎜

7、其他工作压力、过滤精度及规格尺寸可按用户要求特殊制造
